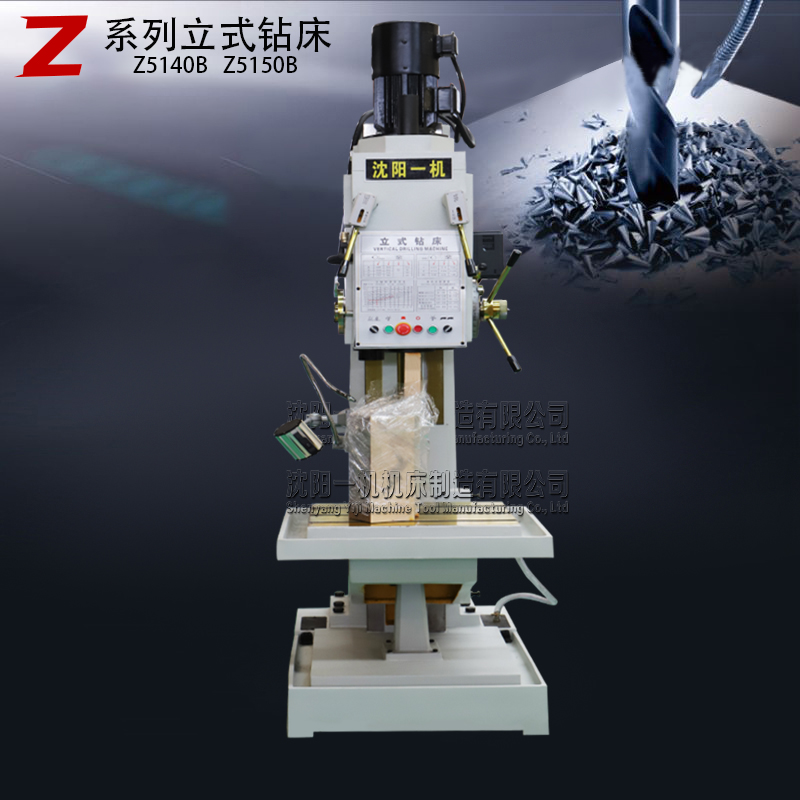

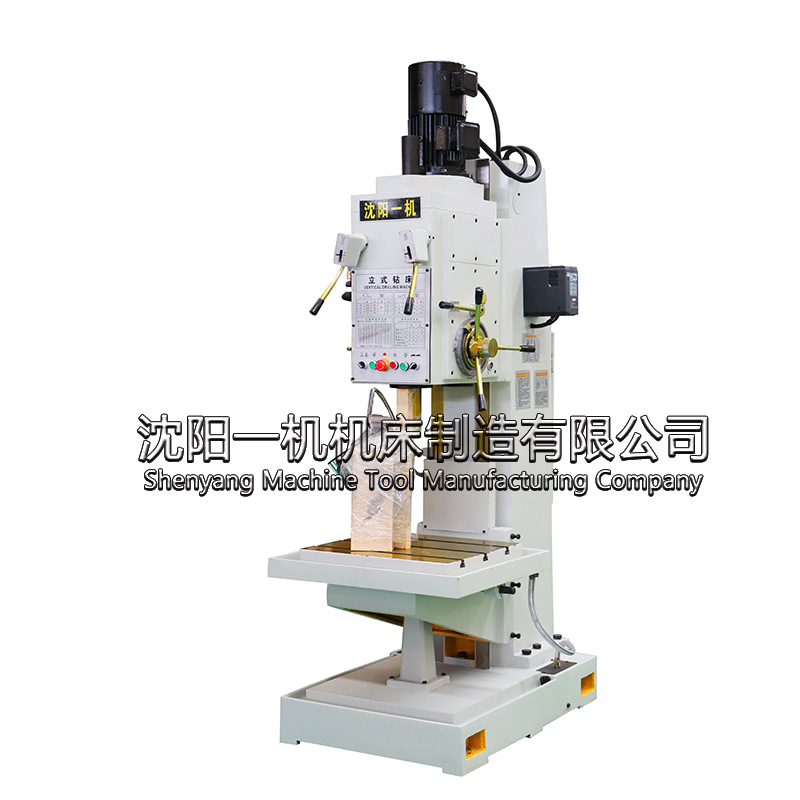

参数/型号 | Z5140B | |
最大钻孔直径mm | Max drilling diameter | 40 |
主轴孔锥度 | Spindle taper | MT5 |
主轴行程mm | Spindle travel | 250 |
主轴箱行程(手动)mm | Spindle box travel(manual) | 200 |
主轴转速级数 | Spindle speed steps | 12 |
主轴转速范围r.p.m | Spindle speed range | 31.5～1400 |
进给量级数 | Spind feed steps | 9 |
进给量范围mm/r | Table size spindle feed range | 0.056～1.80 |
工作台面积mm | Table size | 560 x 480 |
工作台纵横行程mm | Longitudinal(cross)travel | |
工作台垂向行程mm | Vertical travel | 300 |
主轴端面至工作台面最大距离mm | Max distance between spindle and table | 750 |
主电机功率kw | Moin motor power | 4 |
外型尺寸mm | Overall size | 1090 x 905 x2530 |
机床重量kg | Net weight | 1250 |
序号 | 名称 | 型号 | 数量 |
1 | 产品合格证 | Z5140B | 1 |
2 | 油壶 | 1 | |
3 | 使用说明书 | Z5140B | 1 |
4 | 斜铁 | 1 | |
5 | 呆口 | 17.19 | 1 |
6 | 钻夹头 | 1 | |
7 | 摇把 | 1 | |
8 | 变径套 | 4变3 | 1 |
9 | 接杆 | 1 |
