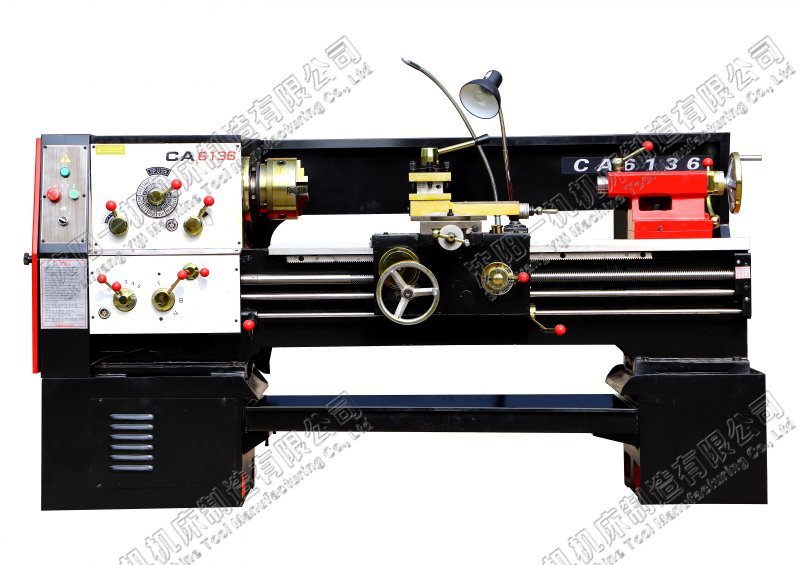

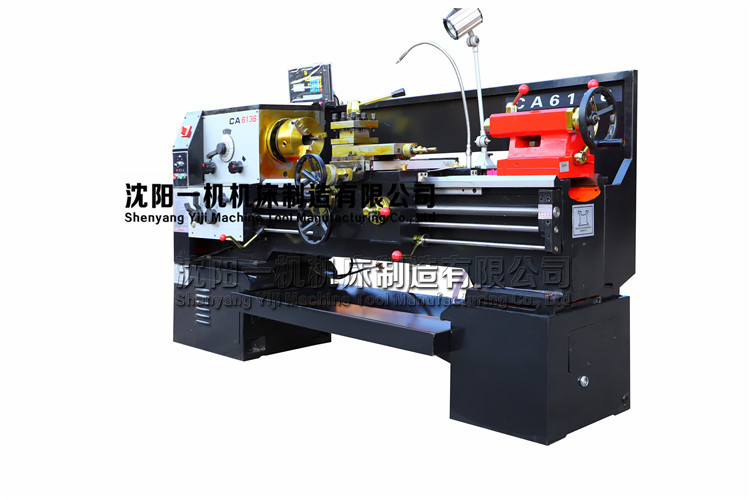

CA-A/B系列产品说明

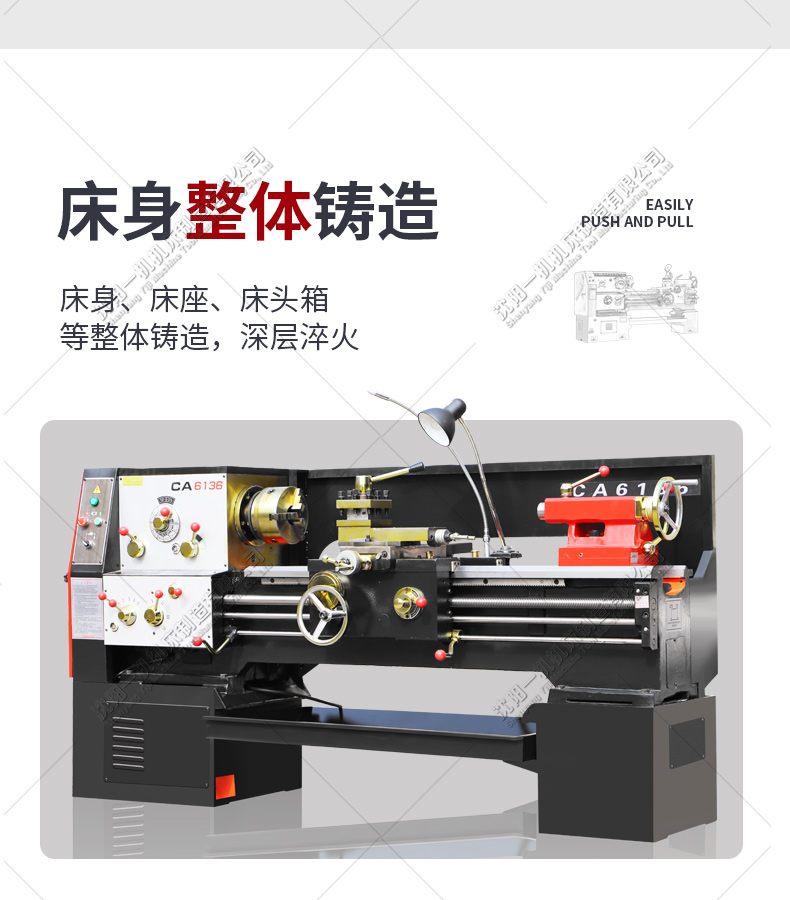

本系列车床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔和拉油槽等工作。 CA系列产品，以"A"型号为基型，派生出几种变形产品。 床身宽于一般车床，具有较好的刚度，导轨面经中类淬火。

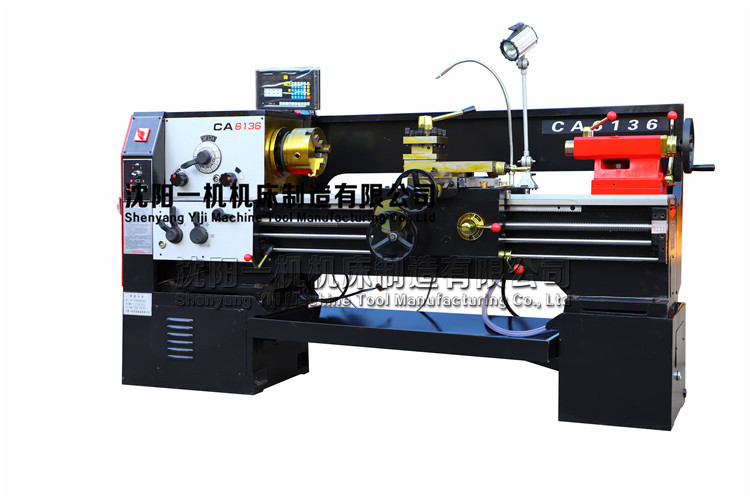

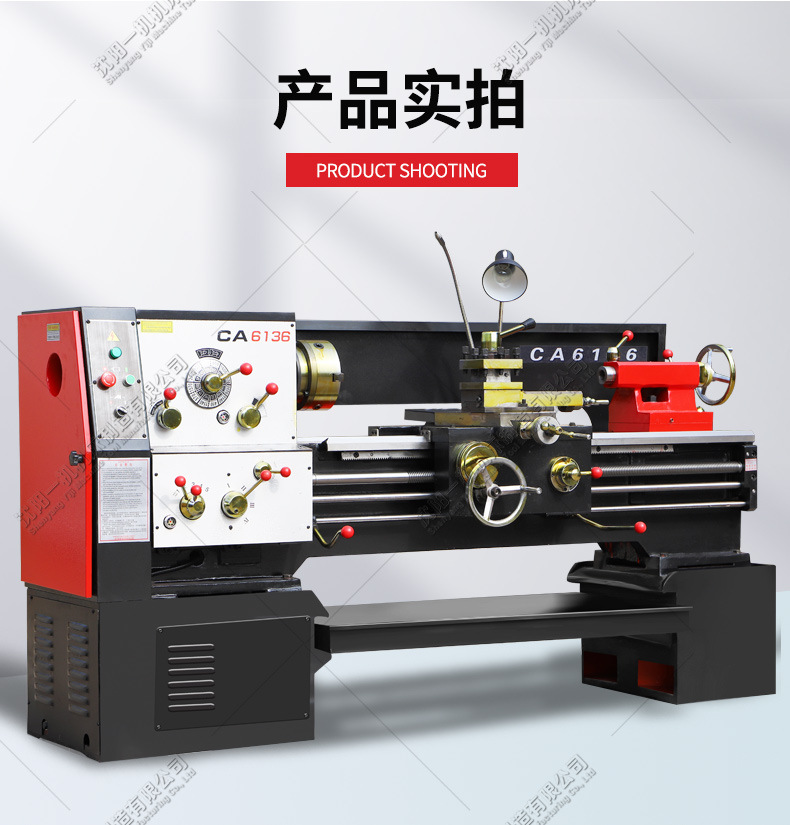

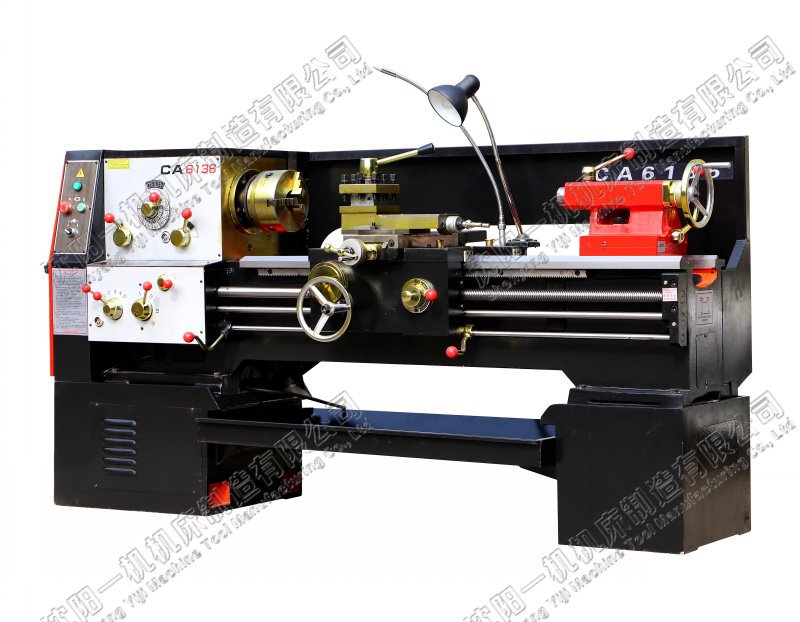

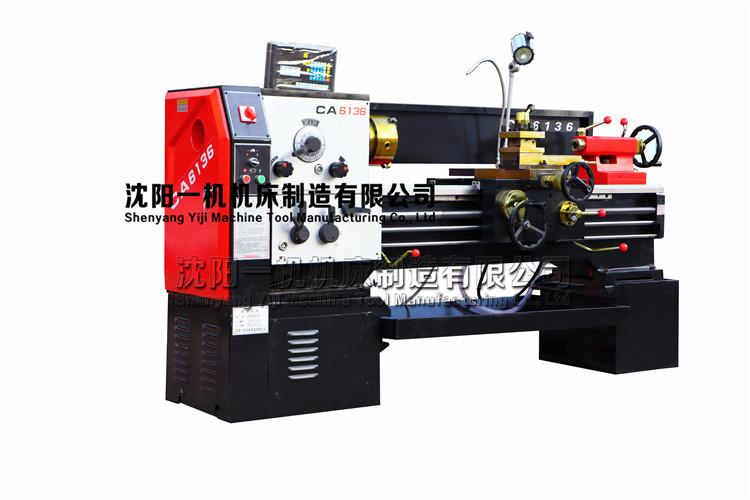

CA6136 | CA6236 | ||
床身上最大回转直径 | mm | φ360 | φ360 |
床鞍上最大回转直径 | mm | φ210 | φ210 |
马鞍槽内回转直径 | mm | φ500 | |
马鞍槽内有效利用长度 | mm | 160 | |
最大加工长度 | mm | 650/850 | 650/850 |
主轴孔 | mm | φ53 | φ53 |
主轴头型式 | mm | C6 | C6 |

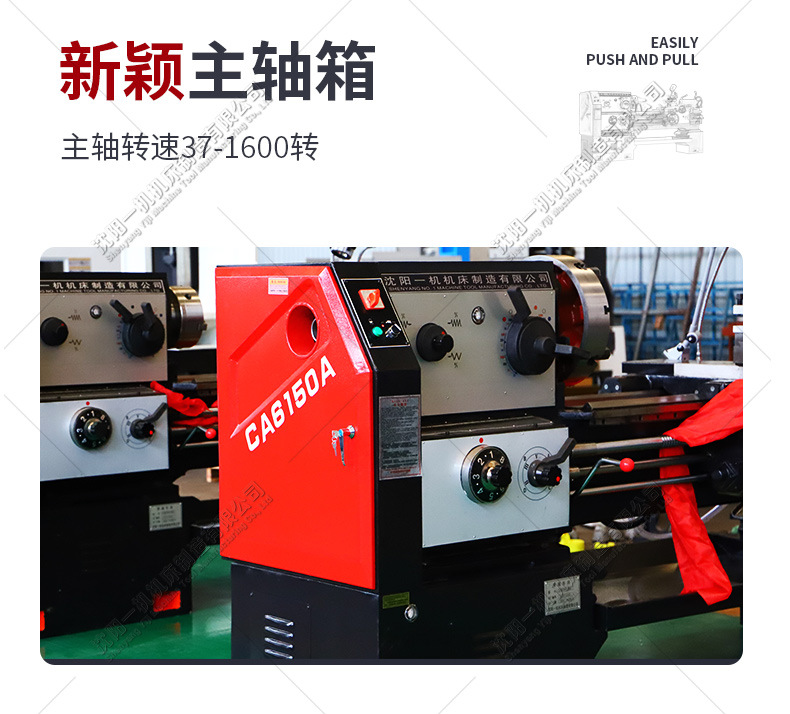

主轴正转 | r/min | 12级正37-1600 | 12级正37-1600 |
主轴反转 | r/min | 6级反102-1570 | 6级反102-1570 |
横向进给种数 | mm | 40 | 40 |
纵向进给种数 | mm | 40 | 40 |
横向进给范围 | mm | 0.04-1.28 | 0.04-1.28 |
纵向进给范围 | mm | 0.05-1.6 | 0.05-1.6 |
螺纹种类 | 公制 | 公制 | |
加工螺纹种数 | 种 | 19 | 19 |
加工螺纹范围 | mm | 0.5-10 | 0.5-10 |
刀架横向行程 | mm | 200 | 200 |
小刀架行程 | mm | 120 | 120 |
尾台套筒外圆直径 | mm | 55 | 55 |
尾台套筒移动量 | mm | 140 | 140 |
主电机功率 | kW | 4 | 4 |
机床重量(净重/毛重) | kg | 1400/2450 | 1400/2450 |
机床外形尺寸(长×宽×高) | mm | 1992×1000×1170 | 1992×1000×1170 |
包装箱尺寸 | mm | 2300×1300×1595 | 2300×1300×1595 |
因产品不断开发，产品外观及技术参数仅供参考，如有变化恕不另行通知；本公司保留最终解释权！
序号 | 名称 | 尺寸及型号 | 单位 | 数量 | 备注 |
1 | 冷却装置 | CA6136 | 套 | 1 | |
2 | 照明装置 | JC11 | 套 | 1 | |

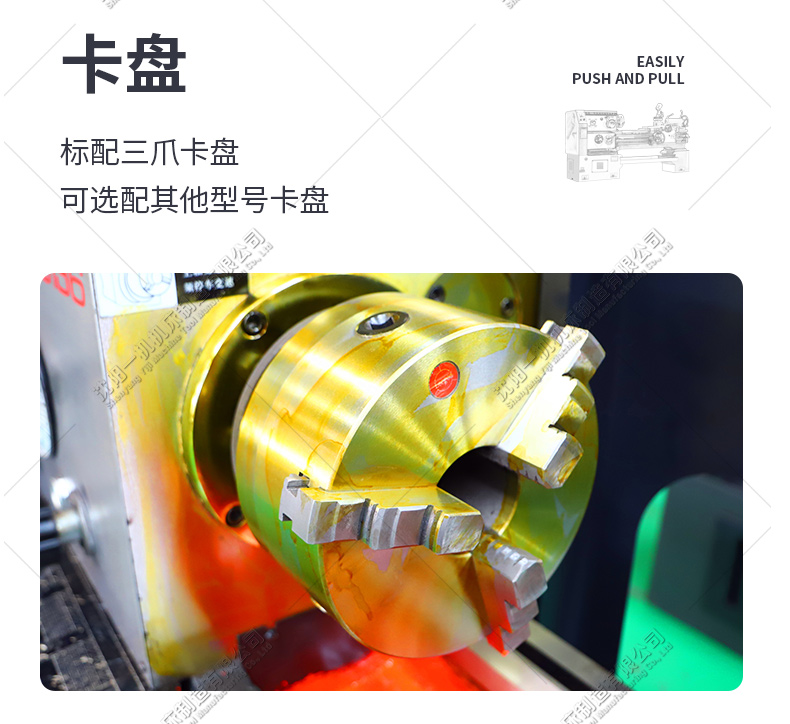

3 | 三爪卡盘 | Φ200 K11200/D8 | 套 | 1 | |
4 | 花盘 | Φ500 (CA6240马鞍车床) | 套 | 1 | |
5 | 尾顶 | Ⅱ5 S25-2 | 件 | 1 | |
6 | 地脚螺栓组件 | M20x400 GB/T799-88 | 套 | 6 | |
7 | 刀架扳手 | 17 S92-5 | 件 | 1 | |
8 | 双头扳手 | 12x14 S91-1 | 件 | 1 | |
9 | 双头扳手 | 17x19 S91-1 | 件 | 1 | |
10 | 双头扳手 | 22x24 S91-1 | 件 | 1 | |
11 | 双头扳手 | 27x30 S91-1 | 件 | 1 | |
12 | 内六角扳手 | 6 S91-7 | 件 | 1 | |
13 | 内六角扳手 | 8 S91-7 | 件 | 1 | |
14 | 内六角扳手 | 10 S91-7 | 件 | 1 | |
15 | 内六角扳手 | 12 S91-7 | 件 | 1 | |
16 | 勾板手 | 115-120 S93-1 | 件 | 1 | |
17 | 螺丝刀 | 9x12 S81-1 | 件 | 1 | |
18 | 弹性挡圈钳子 | 2〃 S94-1 | 件 | 1 | |
19 | 油枪 | 件 | 1 | ||
20 | 使用说明书 | 本 | 1 | ||
21 | 合格证明书 | 份 | 1 | ||
22 | 装箱单 | 份 | 1 |
