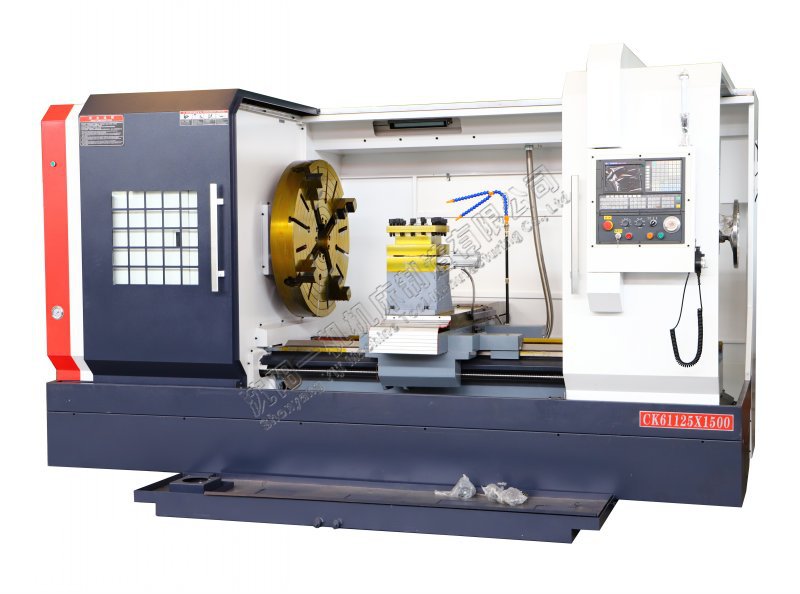

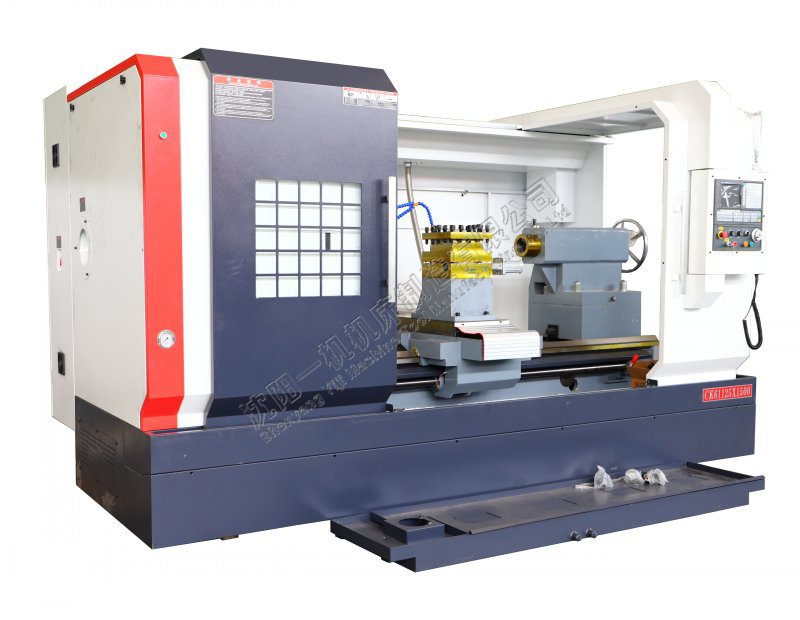

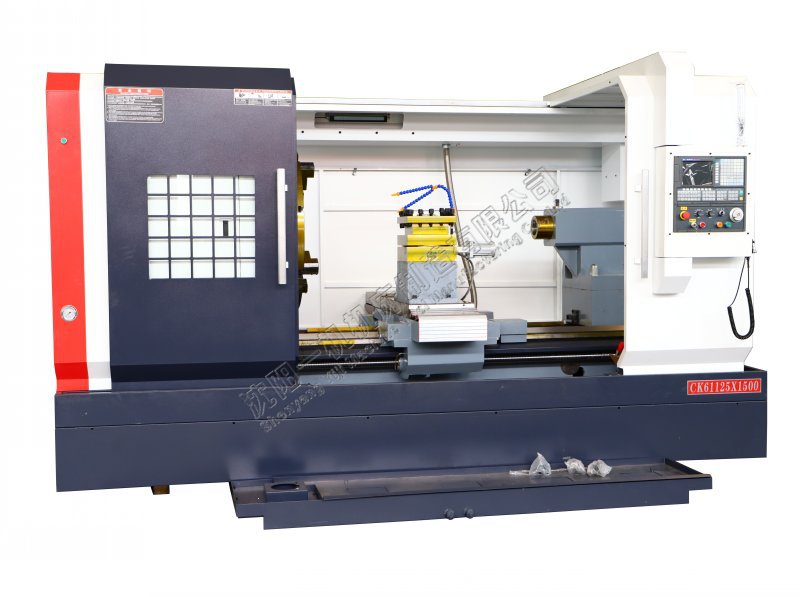

1、 本机床是一款速度、精度、可靠性的数控机床。床座、床身、床头箱等主要构件均采用强度材料铸造而成，提高机床长期使用的稳定性。
2、 采用整体床身结构，机床的位置精度，排屑流畅、适合精加工。
3、 变频主轴电机。主轴在恒温室内组装，组装后经连续72小时恒温跑合，上机后再经连续72小时试运转，提高性能的可靠。

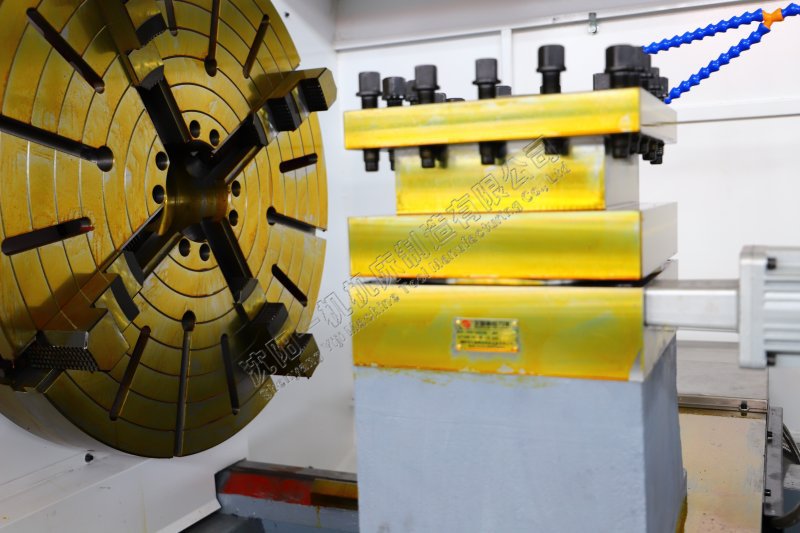

4、 选用4工位立式电动刀架方式，换刀速度快，定位精度。
5、 X、Z方向进给采用滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，丝杠支承采用预拉伸结构，能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响，定位精度和重复定位精度；采用集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠。
6、 机床防护采用全防护设计，宜人性强，美观独特，防水防屑可靠，维护方便。
一.机床的主要技术参数：
参数 | 类别 | 型号 | 单位 | 参 数 |
加工能力 | 床身回转直径 | mm | Φ1250 | |
拖板回转直径 | mm | Ф900 | ||
切削直径 | mm | Φ1250 | ||
加工长度 | mm | 1500 | ||
有效加工长度 | mm | 1350 | ||
行程 | X/Z轴行程 | mm | 530/1000 | |
X/Z 轴位移单位 | mm | 0.001 | ||
主轴 | 主轴通孔直径 | mm | Ф105 | |
主轴级数 | 4挡无极变速 | |||
主轴极限转速 | rpm | 30-84/53-150/125-350/300-835 | ||
主电机功率（变频） | kW | 15KW | ||
变频器 | kW | 15 | ||
X/Z轴 | N.m | 10/15 | ||
X/Z轴快移速度 | m/min | 4/6 | ||
进给刀架 | 刀架型式 | 4工位电动刀架 | ||
刀杆尺寸 | mm | 40*40 | ||
刀架重复定位精度 | mm | ≤0.004 | ||

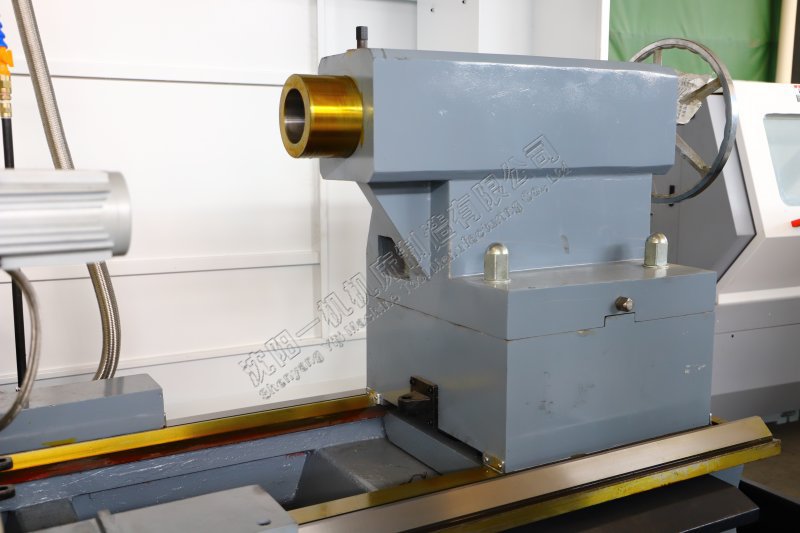

尾座套筒直径 | mm | Φ75 | ||
尾座套筒行程 | mm | 200 | ||
尾座顶尖锥孔 | 莫氏6# | |||
机床净重 | kg | 4000 | ||
机床外型尺寸（长×宽×高） | mm | 2500*1820*1780 | ||
其他 | 电力需求（功率/电流) | kW/A | 20kW/30A |
二.机床随机技术文件：

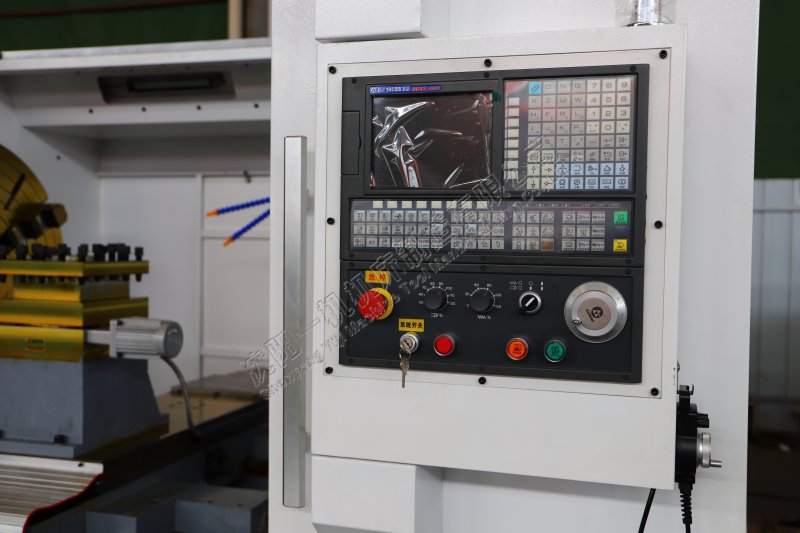

控制系统 | 980TC3（选配） | 1套 | 广数 | 广州 |
主轴单元 | 自制 | 1套 | 国产 | |
丝杠轴承 | 哈尔滨 | 国产 | ||
电动刀架 | LD-6163 | 1套 | 宏达 | 国产 |
主轴电机 | 主电机（11 KW） | 1套 | 上海 | 国产 |
滚珠丝杠 | 1套 | 南京工艺 | 国产 | |
自动润滑装置 | 1套 | 国产 | ||
冷却泵 | 125W | 1套 | 国产 | |
变频器 | 15KW | 1套 | HY | 国产 |
机床随机文件一览表
序号 | 名称 | 规格或标记 | 数量 | 备注 |
1 | 机械使用说明书 | 1套 | 机、电、液合订本 | |
2 | 合格证明书 | 1册 | ||
3 | 机床装箱单 | 1册 | ||
4 | 系统参数说明书 | 1册 | ||
6 | 系统操作说明书 | 1册 |
