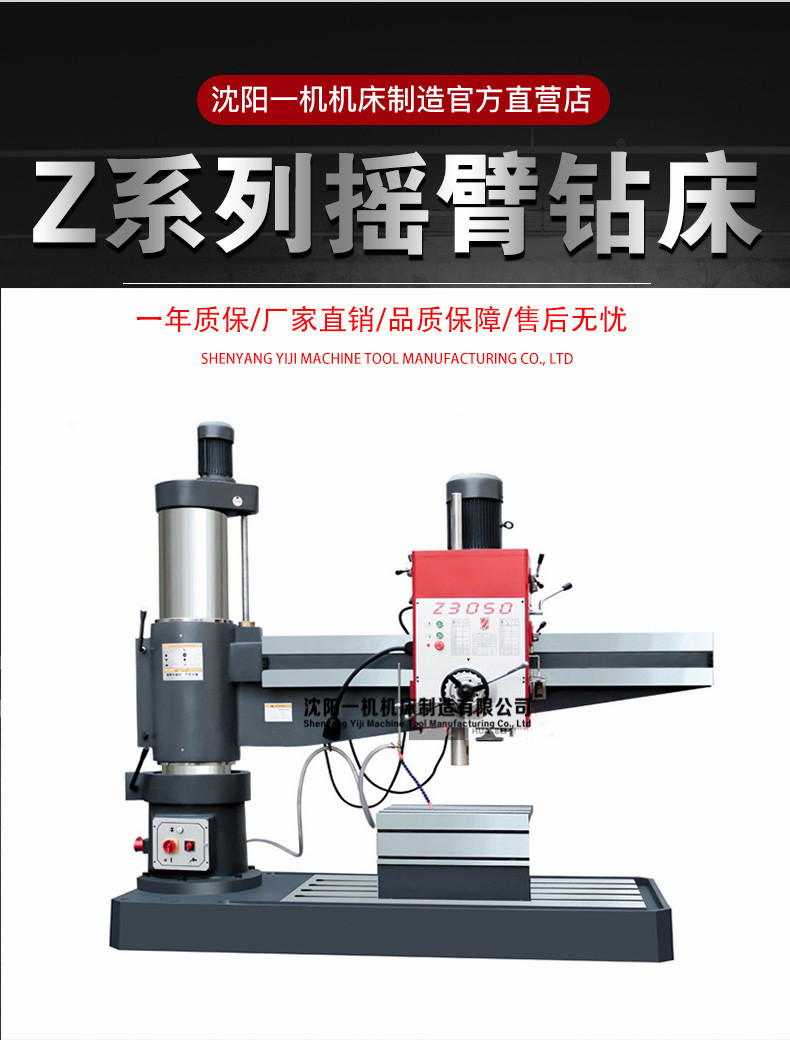

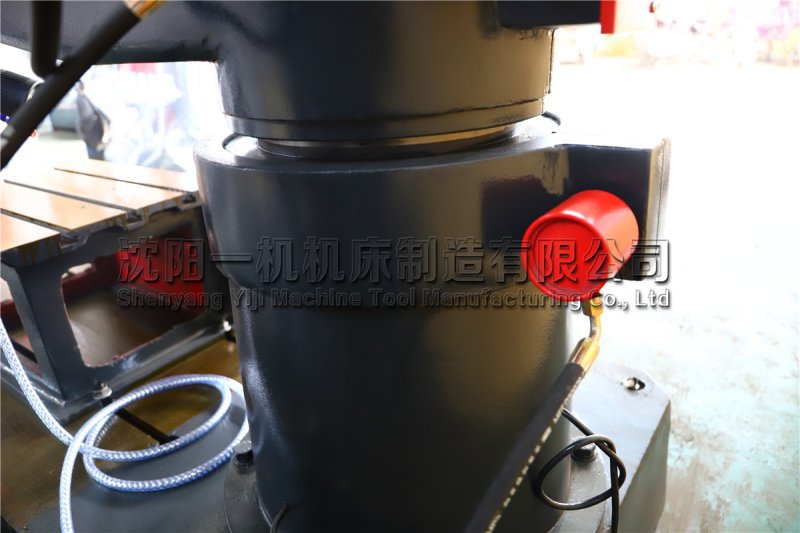

Z3050×16半液压摇臂钻床产品用途:   立柱液压加紧    大箱液压加紧

      Z3050摇臂钻床,主轴正反转、停车(制动)、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修,精度、刚性、寿命等优点。用来钻孔、扩孔、锪平面、铰孔、攻螺纹、镗孔。广泛适用于机械加工各部门。

      摇臂钻床是一种孔加工设备,可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按机床夹紧结构分类,摇臂钻可以分为液压摇臂钻床和机械摇臂钻床在各类钻床中,摇臂钻床操作方便、灵活,适用范围广,适用于单件或批量生产带有多孔大型零件的孔加工,是一般机械加工车间常见的机床。

      摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。 内立柱固定在底座的一端,在它的外面套有外立柱,外立柱可绕内立柱回转360度。摇臂的一端为套筒,它套装在外立柱做上下移动。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。

Z3050X16机械摇臂钻床主要特点:

1、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵轻便。
2、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可保持机床精度的稳定性。
3、有完善的安全保护装置和外柱防护。

参数项目

Z3050×16半液压

钻孔直径 (mm)

50

主轴端面至工作台距离 (mm)

260-1150

主轴中心至立柱母线距离 (mm)

350-1600

主轴行程 (mm)

220

主轴锥孔(莫氏)

5

主轴转速范围 (r.p.m)

22-1300

主轴转速级数

12

主轴进给量范围 (mm/r)

0.1-0.56

主轴进给量级数

6

摇臂回转角度 ( °)

360

主电机功率 (kw)

4

升降电机功率 (kw)

1.5

机床重量 (kg)

2200

外形尺寸(mm)

2200×950×2450



机床附件



1

Z3050×16型 半液压

1 台

2

变径套

1 件

3

5#退套楔

1 件

4

钻夹头

1 件

5

连接杆

1 件

6

说明书

1 份



因产品不断开发,产品外观及技术参数仅供参考,如有变化恕不另行通知;本公司保留解释权!
