一.机床的主要技术参数：
主要技术参数 | CAK5085 | ||
机床主要参数 | 床身上最大工件回转直径 | mm | 500 |
拖板上最大回转直径 | mm | 290 | |
顶尖距 | mm | 1000\1500\2000 | |

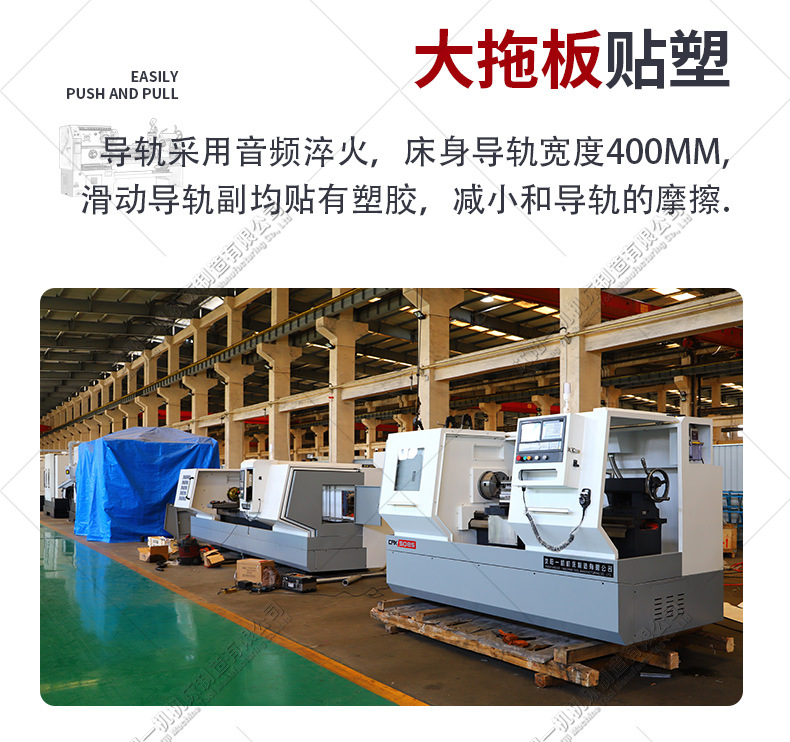

床身宽度 | mm | 400 | |
主轴通孔直径 | mm | ø82 | |
滑板最大行程（X轴） | mm | 295 | |
拖板最大行程（Z轴） | mm | 1000\1500\2000 | |
主轴 | 头号 | A2-8 | |
轴头锥孔 | 公制90 1:20 | ||
转速范围 | r/min | 40～260,140～800,280～1600 | |
进给参数 | X轴电机 | NM | 5 |
Z轴电机 | NM | 7 | |
X轴丝杠规格 | 2505 | ||
Z轴丝杠规格 | 4010 | ||
X轴快移速度 | m/min | 8 | |
Z轴快移速度 | m/min | 12 | |
X轴最小输入增量 | mm | 0.001 | |
Z轴最小输入增量 | mm | 0.001 | |
X轴最小输出增量 | mm | 0.001 | |
Z轴最小输出增量 | mm | 0.001 | |
电动刀架 | 刀位数 | 个 | 4 |
刀具截面规格 | mm | 25*25 | |
尾座 | 顶尖套筒直径 | mm | ø75 |
顶尖套筒行程 | mm | 150 | |
顶尖套筒锥孔 | M5 | ||
自动润滑装置 | 注油周期 | 1次/12min | |
注油量 | 3-6ml/次 | ||
输入电压 | 220V | ||
频率 | 50/60HZ | ||
冷却泵 | 功率 | 120W | |
主电机 | 功率 | 7.5KW | |
电压 | 380V | ||
频率 | 50/60HZ | ||
转速 | 1600r/min | ||
机床重量约 | KG | 2600\3000\3500 | |
二、机床标准配置及主要外购件：
序号 | 名称 | 产地 型号 | 备注 |

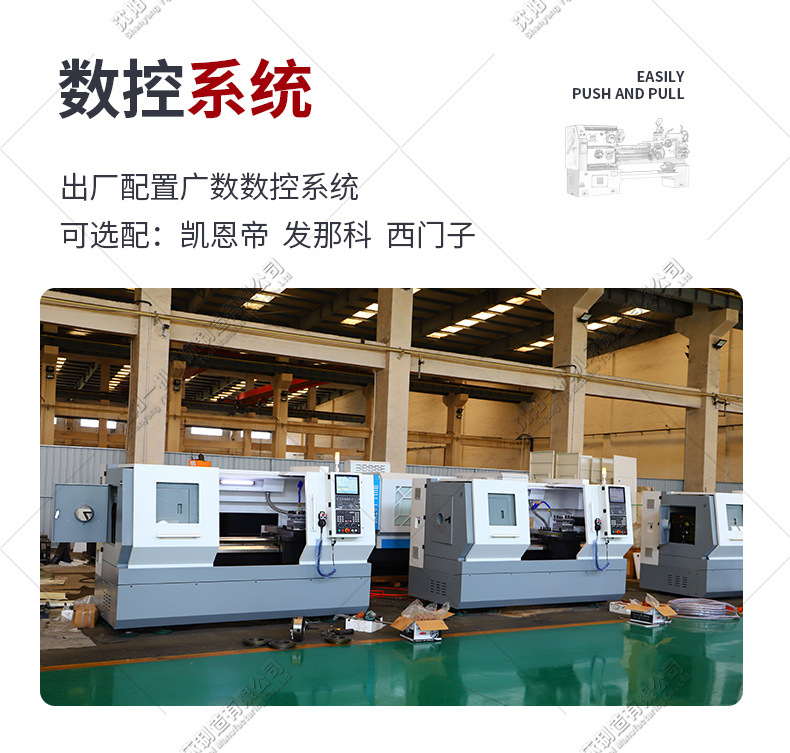

1. | 操作系统 | GSK980TC3 | |
2. | 光机 | 云南 | |

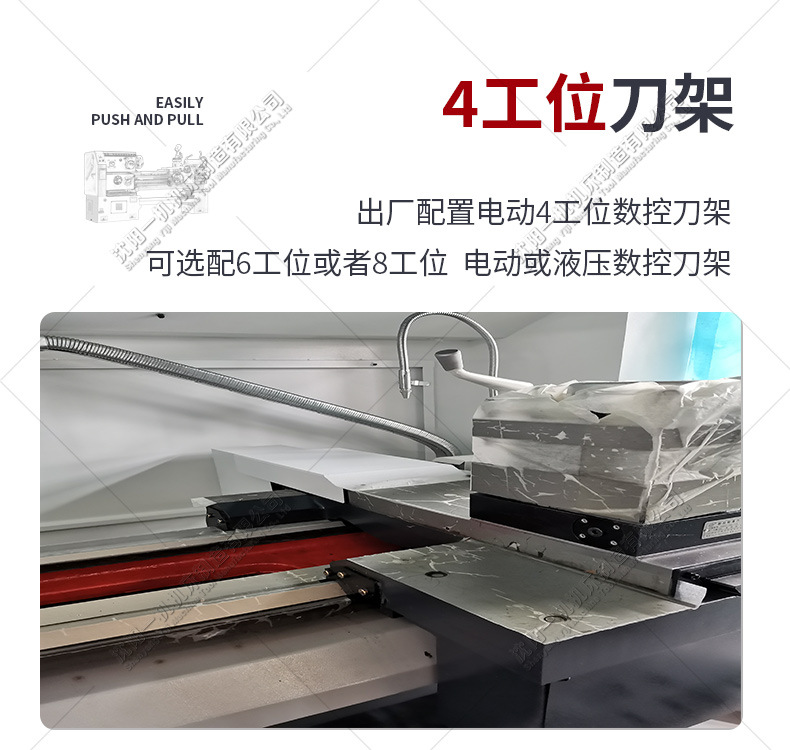

3. | 电动刀架 | 亚兴/三和 | 4工位 |

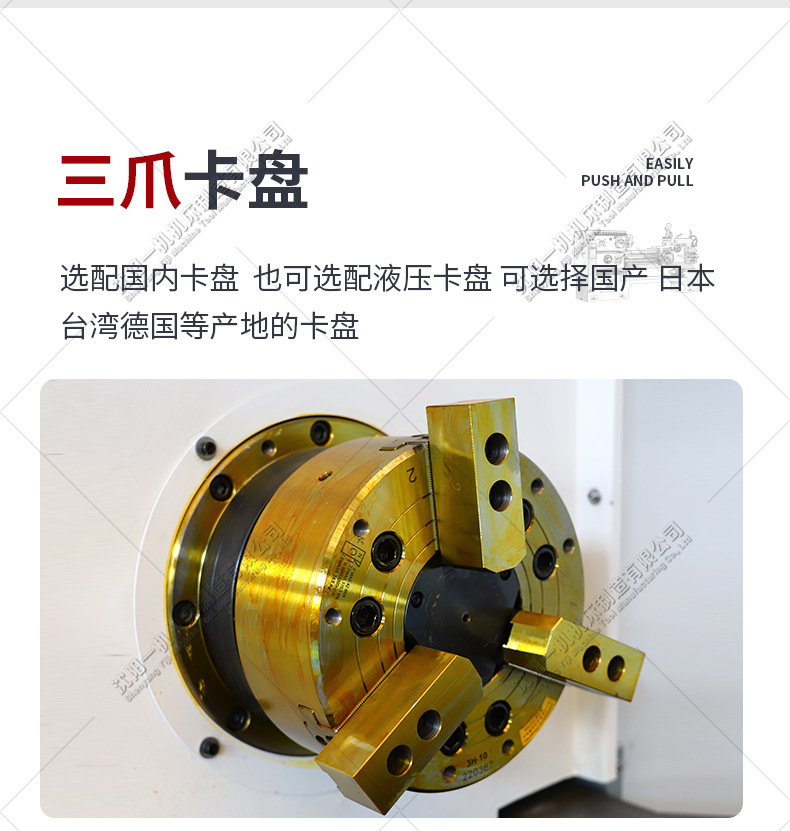

4. | 卡盘 | 国产 | Φ250 |
5. | 主要轴承 | 哈尔滨轴承 | |
6. | 丝杆 | 汉江丝杆\北方岐山 | X2505 Z4010 |
7. | 主电机 | 江苏荣成华宇 | 7.5KW |
8. | 变频器 | 深圳艾普西林 | |
9. | 自动润滑泵 | 南京米其尔\广东宝裕 | |
10. | 冷却泵 | 丹东山川 | 120W |
11. | 电气元件 | 浙江正泰 | |
12. | 液压卡盘 | 台湾三川10寸 | 选配 |
三、机床随机附件：
序号 | 名称 | 数量 | 备注 |
1 | 变频器说明书 | 1册 | |
2 | 车床系统操作手册 | 1册 | |
3 | 系统用户手册 | 1册 | |
4 | 卡盘说明书 | 1册 | |
5 | 刀架说明书 | 1册 | |
6 | 装箱单 | 1册 |
其它按机床标准配置执行。
