1、采用液压预选变速机构，可节省辅助时间。
2、主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，操纵轻便。
3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
4、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。
5、有完善的安全保护装置和外柱防护。
6、在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均为大延长。

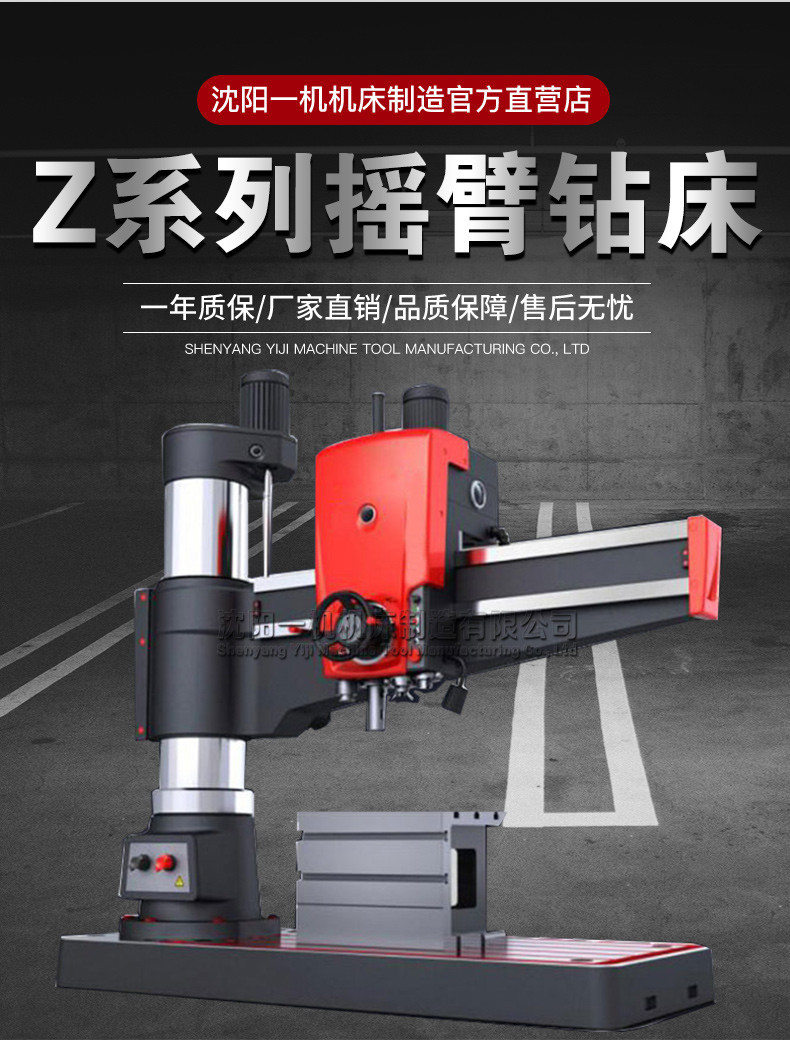

Hydraulic radial drilling machine advantage [ Z3050*16/I ]
1, the hydraulic transmission mechanism, which can save the auxiliary time.
2, the spindle positive inversion, parking ( brake ), transmission, free action, controlled by a handle, the manipulation of light.
3, the spindle box, rocker arm, inner and outer cylinder with hydraulic drive lingxingkuai clamping mechanism, reliable clamping.
4, rocker guide rail, the outer cylindrical surface, spindle, spindle sleeve and cylinder rotary roller quenching treatment, canmaintain the stability of machine tool accuracy, prolong the service life of the.
5, safety protection and column perfect.
6, the structure design and in the manufacturing process, also adopted a series of effective measures, make the precision of the machine tool durability and service life of the machine are prolonged.
| 技术参数 | Z3050×16/l |
| 钻孔直径mm | Φ50 |
| 主轴中心线至立柱母线距离mm | 350-1600 |
| 主轴箱水平移动距离mm | 1250 |
| 主轴端面至底座工作面距离mm | 320-1220 |
| 摇臂升降距离mm | 580 |
| 摇臂升降速度m/s | 0.02 |
| 摇臂回转角度(°) | ±180 |
| 主轴圆锥孔 | 莫氏5号 |
| 主轴转速范围r / min | 25-2000 |
| 主轴转速级数 | 16级 |
| 立(外)）柱直径 | 350 |
| 主轴进给量范围mm/r | 0.04-3.2 |
| 主轴进给量级数 | 16级 |
| 主轴行程mm | 315 |
| 刻度盘每转钻孔深度mm | 122 |
| 主轴允许扭转力矩N.m | 500 |
| 主轴允许进给抗力N | 18000 |
| 主电机功率kw | 4 |
| 摇臂升降电机功率kw | 1.5 |
| 液压夹紧电机功率kw | 0.75 |
| 冷却泵电机功率kw | 0.09 |
| 机床重量（约)kg | 3500 |
| 机床轮廓尺寸(长×宽×高)mm | 2500 ×1070×2840 |
机床标准附件
序号 | 名称 | 数量 |
1 | 4#退套楔 | 1件 |
2 | 钻夹头 | 1件 |
3 | 连接杆 | 1件 |
4 | 变径套 | 1件 |
5 | 工作台 | 1件 |
6 | 合格证明书 | 1份 |
7 | 使用说明书 | 1份 |
8 | 装箱单 | 1份
|
