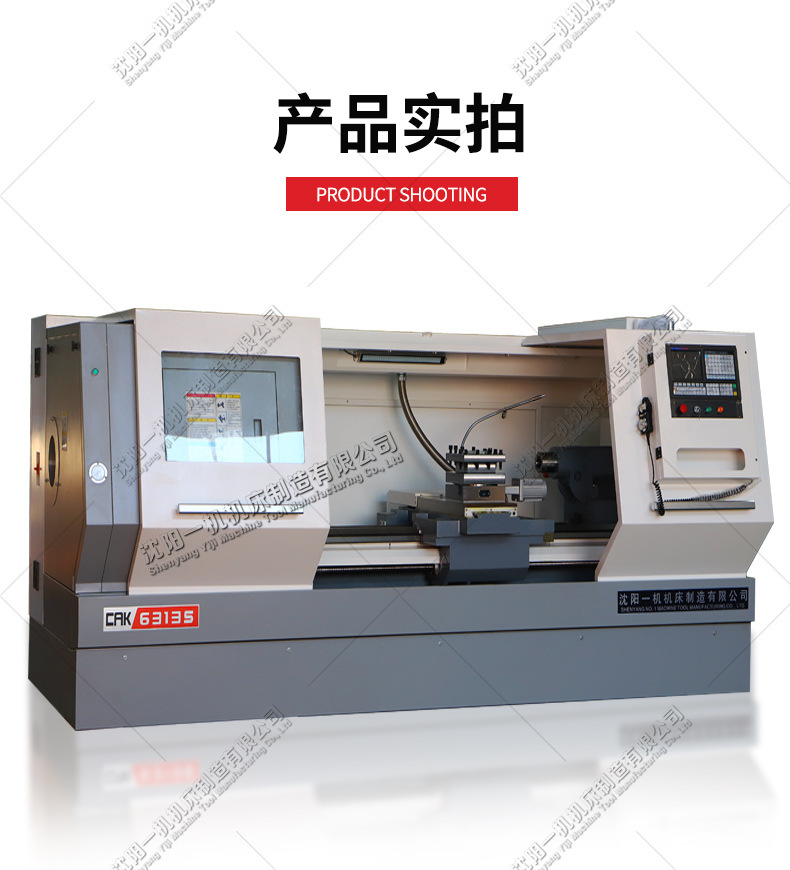

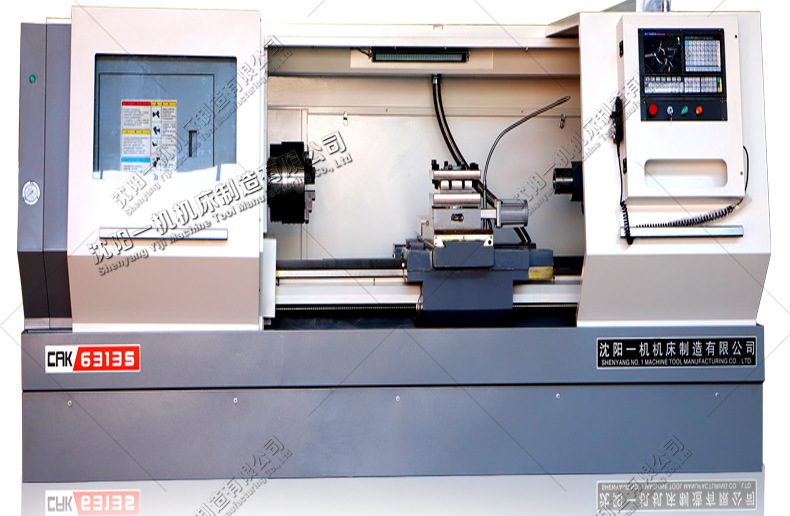

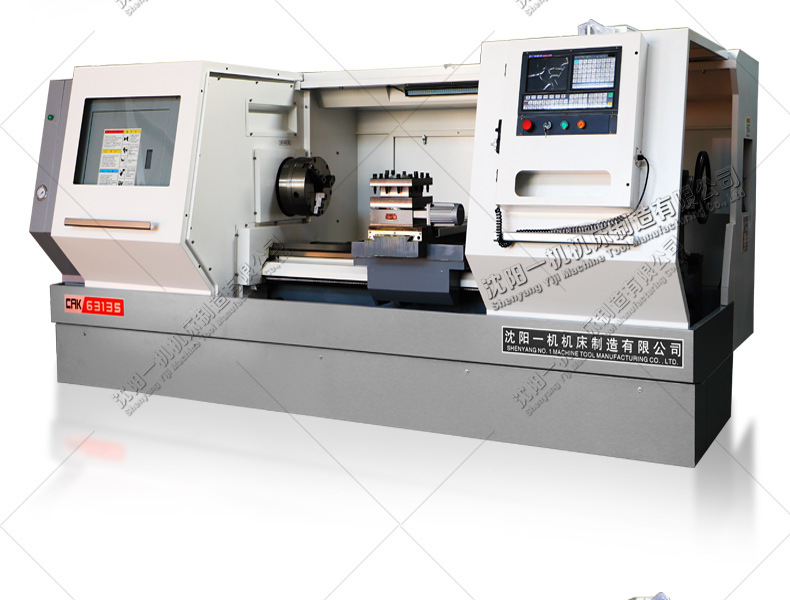

一.机床的主要技术参数：
2.1 床身上最大回转直径 | 630mm |
2.2最大加工长度 | 1500mm |
2.3最大工件的加工长度 | 1350mm |
2.4工件表面粗糙程度 | Ra1.6 |
2.5工件加工精度 | IT6-IT7 |
2.6最大切削直径 | 630mm |
2.7伺服电机 | 15nm,10nm |
2.8 刀架上最大回转直径 | 350mm |
2.9 X中拖板宽度 | 320mm |
2.10床身上部导轨宽度 | 550mm |
2.11主轴端部结构 | C11 |
2.12 主轴通孔直径 | 105mm（选配130mm） |
2.13 主轴转速范围 | 30-835 |
2.14 主轴转速级数 | 手动换挡四档 变频无级调速 |
2.15 拖板Z向最小移动单位 | 0.001mm/min |
2.16拖板X向最小移动单位 | 0.0005mm/min |
2.17拖板Z向行程 | 1500mm |
2.18拖板X向行程 | 320mm |
2.19 X相定位精度 | 0.015mm |
2.20 Z相定位精度 | 0.02mm |
2.21 X相重复定位精度 | 0.01mm |
2.22 Z相重复定位精度 | 0.01mm |
2.23拖板X/Z向快速移动速度 | 6000mm/min |
2.24尾座套筒直径 | 100mm |
2.25尾座套筒锥孔 | 莫氏6号 |
2.26尾座套筒最大行程 | 250mm |
2.26主电机功率 | 15kw |
2.27电动刀架重复定位精度 | 0.002mm |
2.28整机重量 | 4.5T |
2.29外观尺寸（mm） | 高2120*宽2200*长4700 |
2.30刀架形式 | 四工位 |
二.机床随机技术文件：
随机技术文件 | ||||
1 | 装箱单 | 1 | 份 | |
2 | 合格证明书（含精度检验单） | 1 | 份 | |
3 | 使用说明书 | 1 | 套 | |
4 | GSK980TB3 车床数控使用手册 | 1 | 本 | |
5 | 电动刀架说明书 | 1 | 份 | |
6 | 变频器说明书 | 1 | 份 | |
7 | 电动机说明书 | 1 | 份 | |
8 | 驱动器说明书 | 1 | 本 | |
