技术参数 | Specifications | Units | X6132 |
工作台尺寸 | Table size | mm | 1320x320 |
工作台T型槽个数/宽度/间距 | T-type slot numbers / width /space | mm | 3-18-70 |
工作台最大承重 | Max. load of table | kg | 500 |

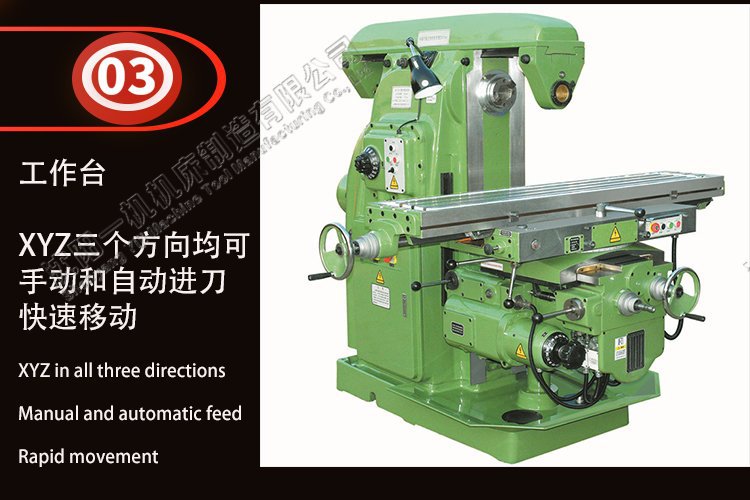

X向（工作台纵向）手动/机动 | Longitudinal travel (manual/auto) | mm | 700/680 |
Y（滑座横向）手动/机动 | Transverse travel(manual/auto) | mm | 255/240 |
Z（升降台垂向）手动/机动 | Vertical travel (manual/auto) | mm | 320/300 |
切削进给速度 | Cutting feed speed | mm/min | X.Y:23.5-1180. Z:8-394 |
快速移动速度 | Rapid feed speed | mm/min | X:2300.Y:2300.Z:770 |
工作台中心至床身垂直导轨距离 | Distance from table center to column guide way | mm | 215-470 |
主轴中心线至工作台距离 | Distance from spindle axis to table surface | mm | 30-350 |
工作台最大回转角度 | Max. swivel angle of table | ±45° | |
主轴转速级数 | Spindle speed step | 级(steps) | 18 |
主轴转速范围 | Spindle speed range | rpm | 30-1500 |
主轴电机功率 | Spindle motor power | KW | 7.5 |
外形尺寸 | Overall dimensions | mm | 2294x1770x1665 |
整机重量 | Machine weight | Kg | 2650 |
X6132（X62w）卧式铣床装箱清单
序号 | 名 称 | 规 格 | 数量 | 备注 |
1 | 拉杆 | 1套 | ||
2 | ISO50套装铣夹头 | 4、5、6、8、10、12、14、16 | 1套 | 8件/套 |
3 | 柄套式铣刀杆 | ISO50-40 | 1件 | |
4 | 7：24中间套 | 7：24 ISO50/MS4 | 1件 | |
5 | 升降摇把 | 1套 | ||
6 | 活塞油枪 | 1件 | ||
7 | 平口钳 | 160 | 1件 | |
8 | 内六角扳手 | 6 | 1件 | |
9 | 地脚螺栓 | M20×500 | 4套 | |
10 | 双头呆扳手 | 17×19 | 1件 | |
11 | 双头呆扳手 | 22×24 | 1件 | |
12 | 双头呆扳手 | 27×30 | 1件 | |
13 | 双头呆扳手 | 32×36 | 1件 | |
14 | 单头呆扳手 | 14 | 1件 | 可用11×14代 |
15 | 单头呆扳手 | 50 | 1件 | 可用50×55代 |
16 | 内六角扳手 | 5 | 1件 | |
17 | 内六角扳手 | 8 | 1件 | |
18 | 内六角扳手 | 10 | 1件 |
